Sa mataas na awtomatikong industriya ng pagmamanupaktura at logistik, ang kahusayan ng isang linya ng produksiyon ay nakasalalay sa pagiging maaasahan ng sistema ng conveyor nito. Sa gitna ng sistemang iyon ay angMga sangkap ng conveyor- Ang mga pulley, idler, bearings, at mga istruktura na bahagi na matiyak na makinis, pare -pareho, at ligtas na paggalaw ng materyal. Kung sa pagmimina, warehousing, pagproseso ng pagkain, o bulk na paghawak ng mga halaman, ang mga sangkap na ito ay tumutukoy kung gaano kahusay ang daloy ng mga materyales mula sa isang proseso patungo sa isa pa. Ang isang solong pagkabigo sa isang kalo o idler ay maaaring maging sanhi ng oras ng downtime, na humahantong sa mga makabuluhang pagkalugi sa produksyon at magastos na pag -aayos.
Bakit mahalaga ang mga sangkap ng conveyor: mga pangunahing katanungan
Ano ang mga sangkap ng pulley at idler sa mga sistema ng conveyor?
Paano Pumili ng Mga Bahagi ng Conveyor: Mga Pagtukoy at Pinakamahusay na Kasanayan
QMH Brand & Susunod na Mga Hakbang - Makipag -ugnay sa Amin
Ang mga sistema ng conveyor ay kapangyarihan ng kilusan ng materyal sa mga pabrika, mina, logistik, mills. Ang pagpili ng mga tamang sangkap ay nagsisiguro sa oras ng oras, kahusayan sa gastos, at mas mahabang buhay ng serbisyo.
Ang hindi maganda na napili o mababang kalidad na mga bahagi ay humantong sa hindi planadong downtime, belt misalignment, labis na pagsusuot, at mga gastos sa pagpapanatili.
Tulad ng pang -industriya na automation at logistics demand tighter throughput, ang pag -optimize sa antas ng sangkap (pulley, idler, roller) ay nagiging isang mapagkumpitensyang kalamangan.
Upang mapalitan ang mga hindi pagtupad na mga sangkap, pag -upgrade ng kapasidad, o iakma ang mga conveyor sa mga bagong naglo -load o kapaligiran.
Upang makahanap ng mga sheet ng detalye, pagiging tugma, pamantayan (hal. Cema), at pagpepresyo.
Upang ihambing ang mga supplier, kalidad, garantiya, at mga oras ng tingga.
Dapat mong ipakita ang halagang pang -edukasyon: mas malalim na mga paliwanag, paghahambing ng data, at gumamit ng mga kaso na lampas sa hype ng marketing.
Ipakita sa iyo na maunawaan ang mga tipikal na problema ("kung paano bawasan ang pagsusuot ng sinturon", "kung paano makalkula ang idler spacing").
Gumamit ng FAQ, mga talahanayan, makatotohanang mga spec. Ito ay nagtatayo ng tiwala at hinihikayat ang pagbabalik -loob.
Sa estratehikong pag -frame na iyon, bumabalik tayo ngayon sa pangunahing nilalaman: ano ba talaga ang mga sangkap na ito at kung paano pipiliin ang mga ito.
Sa isang sistema ng conveyor belt, ang mga sangkap ng conveyor ay madalas na tumutukoy sa mga pulley, idler (roller), sumusuporta, mga bearings, at accessories. Sa ibaba ay nakatuon kami sa dalawang pangunahing mga subtyp: Pulley at Idler.
A pulleyay ang umiikot na drum sa paligid kung saan ang conveyor belt wraps. Nagpe-play ito ng ilang mga tungkulin depende sa lokasyon (drive pulley, buntot pulley, bend / snub pulley, take-up pulley).

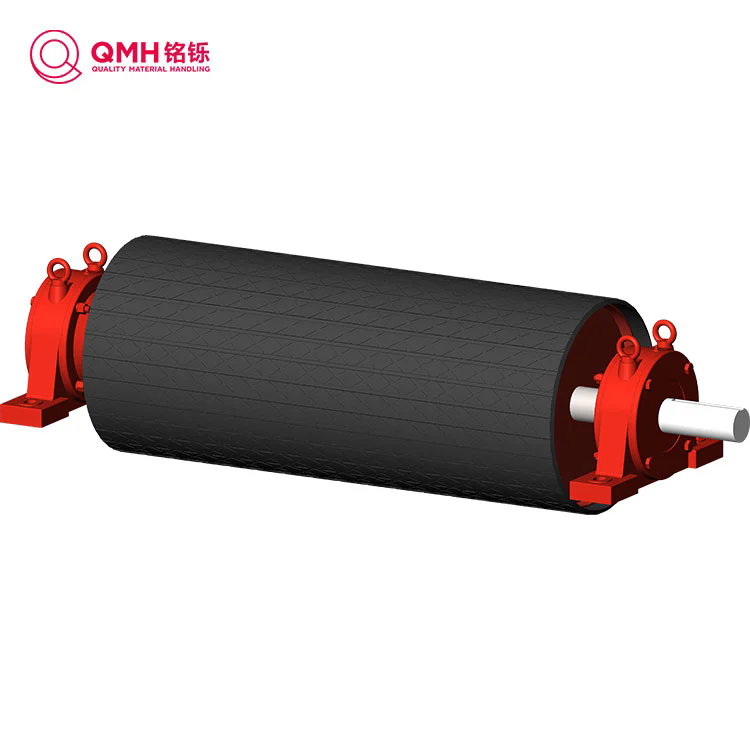

Drive (Head) Pulley: hinimok ng isang motor, nagpapadala ng metalikang kuwintas upang ilipat ang sinturon.
Tail / Return Pulley: Redirect ang sinturon pabalik sa dulo ng drive.
Snub / Bend Pulley: Dagdagan ang anggulo ng pambalot sa paligid ng drive pulley upang mapabuti ang traksyon.
Take-up Pulley: Inaayos ang pag-igting, pag-alis ng slack mula sa sistema ng sinturon.
Steering / Bend Pulleys: Ginamit sa mga hubog o anggulo na mga segment.
| Pangalan ng Parameter | Paglalarawan | Karaniwang saklaw o tala |
|---|---|---|
| Diameter ng Core | Diameter ng Inner Cylinder (hindi kasama ang patong) | hal. 6 ″ hanggang 24 ″+ depende sa lapad ng sinturon |
| Lapad ng mukha (haba ng mukha) | Lapad ng cylindrical na bahagi kung saan ang mga contact ng sinturon | Karaniwang tumutugma sa lapad ng sinturon, kasama ang allowance |
| Kapal ng pader / rim | Kapal ng shell | Nakasalalay sa disenyo ng mekanikal na stress |
| End disks / flanges | Ang mga disc ay welded hanggang sa mga dulo | Kumilos bilang interface sa pagitan ng hub at shell |
| Patong / lagging | Goma, ceramic, urethane, iba pa | Pinapahusay ang alitan o paglaban sa pagsusuot |
| Shaft & Bearings | Nagdadala ng pabahay, baras ng baras, mga seal | Kailangang angkop sa pag -load, pagkakahanay, kapaligiran |
| Pag -load ng Rating / Max Torque | Pinapayagan ang maximum na pag -load ng radial o metalikang kuwintas | Batay sa disenyo, kadahilanan ng kaligtasan |
| Bilis (rpm) | Max na bilis ng pag -ikot | Nakasalalay sa mga limitasyon ng tindig at bilis ng sinturon |
Mga pagsasaalang -alang sa disenyo ng pulley
Ang pulley ay dapat na maayos na tumutugma sa lapad ng sinturon, kapal, at mga kinakailangan sa pag -igting.
Ang lagging/coating ay maaaring maidagdag upang madagdagan ang traksyon o pigilan ang pag -abrasion.
Ang lakas ng pagtatapos ng disc, kalidad ng hinang, at disenyo ng hub ay kritikal para sa tibay.
Ang pagpili ng pagdadala (selyadong, kalasag, pagpapanatili) ay nakakaapekto sa buhay.
Ang static at dynamic na pagbabalanse ay binabawasan ang panginginig ng boses at nagpapatagal ng buhay.
AnIdler.
Mga Idler ng Troughing: Suportahan ang naka-load na sinturon sa isang hugis ng labangan (karaniwang 3-roll set: side, center).

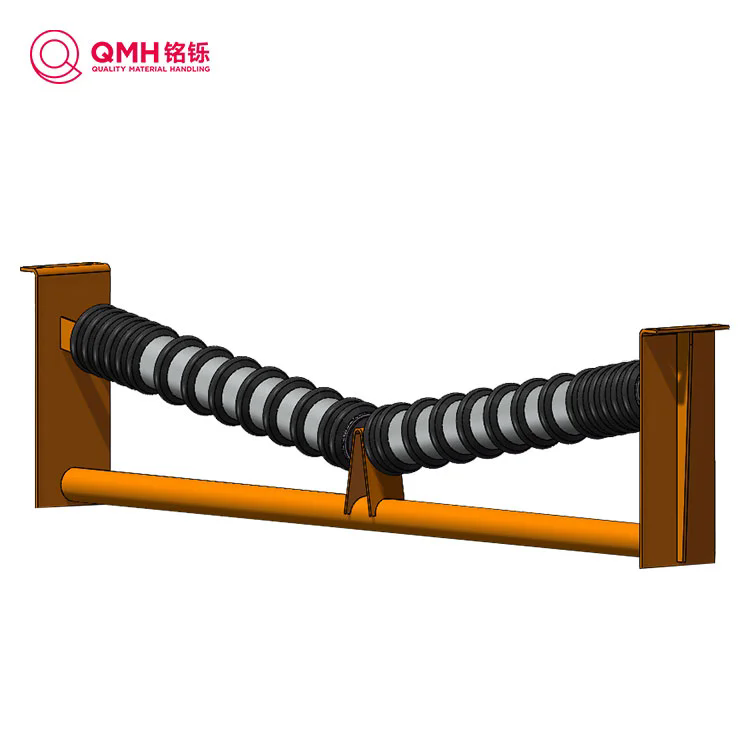

Mga Idler ng Epekto: Nakalagay sa mga puntos ng pag -load upang sumipsip ng epekto at protektahan ang sinturon.
Return / Return Side Idler: Suportahan ang sinturon sa landas ng pagbabalik nito, na binabawasan ang sag.
Pag-align ng sarili / mga self-centerering Idler: Tulungan ang mga realign belts na gumala.
Mga Idler ng Flat / Channel: Para sa mga flat belt ay tumatakbo o mga seksyon ng paglipat.
| Pagtukoy | Paglalarawan | Halimbawa / Karaniwang Mga Halaga |
|---|---|---|
| Diameter ng Roll | Ang panlabas na diameter ng roller shell | 3 ″, 4 ″, 5 ″, 6 ″ atbp para sa karaniwang cema |
| Haba ng roll / haba ng shell | Haba ng cylindrical shell | Mga Tugma sa Belt ng Belt / Plus Overhang |
| Type at laki ng tindig | Malalim na bola ng groove, tapered roller, selyadong atbp | Napili batay sa pag -load at bilis |
| SEAL & LUBRICATION | Sealed-for-life, labyrinth, greasable | Mas mababang pagpapanatili kung selyadong |
| Pag -load ng rating / kapasidad ng pagdadala | Max radial load bawat roller | Scaled ng Cema Class |
| Frame / bracket | Suporta sa istruktura para sa mga roller | Kailangang tumugma sa geometry ng conveyor frame |
| Spacing (roller pitch) | Distansya sa pagitan ng sunud -sunod na mga Idler | Disenyo ng parameter upang limitahan ang sag |
CEMA (Mga Tagagawa ng Kagamitan ng Conveyor Assn.) Ang mga pamantayan ay tumutukoy sa mga klase (B, C, D, E, F) na namamahala sa mga kapasidad ng pag -load, mga lapad ng sinturon, spacing, atbp.
Halimbawa, ang Precision Pulley & Idler C4-20TEI-48SB ay isang idler na may:
Troughing Equal Impact (TEI) na uri
4 sa roll diameter, 48 sa lapad ng sinturon, cema c rating
Mga selyadong ball bearings
Labyrinth/contact seal
Pangkalahatang haba: ~ 59.5 in
Ang mga idler ay dapat hawakan ang mga radial at axial load, pigilan ang maling pag -aalsa, mabawasan ang alitan, at magtiis ng stress sa kapaligiran (alikabok, kahalumigmigan, temperatura).
Ito ang crux ng paggawa ng desisyon ng iyong mga customer. Magbigay ng isang nakabalangkas na landas na "paano".
Mga katangian ng materyal: bulk density, laki ng bukol, abrasiveness, kahalumigmigan, kaagnasan.
Mga parameter ng sinturon: lapad, kapal, bilis, profile ng pag -igting.
I -load at throughput: maximum na timbang bawat linear foot o bawat segment.
Mga kadahilanan sa kapaligiran: alikabok, labis na temperatura, kahalumigmigan, kinakaing unti -unting ahente.
Geometry ng layout: tuwid, hilig, hubog, paglilipat.
Ang laki ng core diameter at lapad ng mukha upang tumugma sa sukat ng sinturon at mga kinakailangan sa pakikipag -ugnay sa pakikipag -ugnay.
Pumili ng naaangkop na lagging o patong (goma, ceramic) kung ang mataas na alitan o magaspang na materyales.
Kumpirma ang metalikang kuwintas, kapangyarihan, at margin ng kaligtasan.
Ang wastong mga bearings at sealing ay kritikal - selyadong o greasable type kung kinakailangan.
Balansehin ang pagpupulong upang mabawasan ang panginginig ng boses.
Mga set ng Troughing: Pumili ng 20 °, 35 °, o 45 ° na mga set ng anggulo bawat pag -load.
Spacing: Sapat na limitahan ang sinturon ng sinturon - madalas <1/90 ng span ng sinturon, o bawat cema.
Mga Idler ng Epekto: Ilagay sa ilalim ng mga zone ng feed na may mga tampok na pagsipsip ng shock.
Mga Idler ng Pagbabalik: Spaced upang limitahan ang catenary sag.
Piliin ang selyadong-para-buhay na mga bearings para sa mababang pagpapanatili.
Gumamit ng mga self-aligning na mga idler kung saan ang belt wandering ay isang problema.
Magsagawa ng pag -load at pagsusuri ng stress upang kumpirmahin ang kapasidad ng radial.
Suriin ang Buhay ng Buhay / L10 Mga Hula sa Buhay.
Suriin ang pagpapahintulot sa pag -align.
Tiyakin na ang mga suporta sa istruktura ay maaaring magdala ng mga naglo -load at sandali.
Gumamit ng mga modular o drop-in idler na disenyo upang gawing simple ang mga swap.
Gumamit ng mga pangmatagalang seal at maiwasan ang mga disenyo na nangangailangan ng madalas na muling pagpapadulas sa mga malupit na kapaligiran.
Panatilihin ang mga spares ng mga high-wear na bahagi (mga shell, bearings).
Subaybayan ang panginginig ng boses, temperatura, ingay para sa maagang babala.
Q1: Ano ang pinapayagan na puwang sa pagitan ng mga idler?
A1: Ang spacing ay nakasalalay sa higpit ng sinturon, pag -load, bilis, at pinapayagan na sag. Bilang isang patakaran ng hinlalaki, panatilihin ang spacing tulad na ang sag ay <1 pulgada sa pagitan ng sunud -sunod na mga roller sa ilalim ng pag -load; Karaniwan sa pagitan ng 24 ″ at 48 ″ para sa karaniwang conveyor ng pag -load (ngunit sumangguni sa mga talahanayan ng cema).
Q2: Paano ko maaayos ang isang drive pulley nang tama?
A2: Magsimula sa lapad ng sinturon, kapal, at kinakailangan sa pag -igting. Pagkatapos ay tukuyin ang metalikang kuwintas, piliin ang diameter ng core, lagging kung kinakailangan, at tiyakin na ang disenyo ng tindig/baras ay maaaring hawakan ang mga radial at baluktot na mga naglo -load. Gumamit ng mga margin sa kaligtasan (hal. 1.5 × inaasahang metalikang kuwintas).
Q3: Kailan ko dapat piliin ang mga self-aligning na mga idler?
A3: Gumamit ng mga self-align na mga idler kapag ang misalignment ng sinturon ay karaniwan dahil sa mga dynamic na naglo-load, bahagyang mga shift ng frame, o hindi pantay na paglo-load. Pinapayagan nila ang maliit na angular na pagwawasto, pagbabawas ng pagsusuot ng gilid.
SaQMH, naiintindihan namin ang katumpakan, tibay, at mga pangangailangan sa pagpapasadya ng mga sistema ng mabibigat na tungkulin. Ang aming hanay ng mga sangkap ng conveyor ay inhinyero upang tumugma sa pinakamahirap na pang-industriya na pagtutukoy-mula sa mga pasadyang pulley hanggang sa selyadong-buhay na mga idler na idinisenyo para sa malupit na mga kapaligiran. Habang sinusuri mo ang mga supplier at disenyo, kasosyo sa QMH upang matiyak:
Mga detalyadong spec sheet at suporta sa engineering
Mga disenyo ng modular at maintenance-friendly
Mga de-kalidad na materyales, welding ng katumpakan, at mahigpit na pagsubok
Tumutugon na supply at ekstrang bahagi ng pagkakaroon
Tulungan ka na magdisenyo o mag -upgrade ng iyong mga sistema ng conveyor nang may kumpiyansa.Makipag -ugnay sa aminNgayon upang humiling ng isang sipi, kumuha ng isang detalyadong pagguhit, o kumunsulta sa pagpili ng sangkap.
